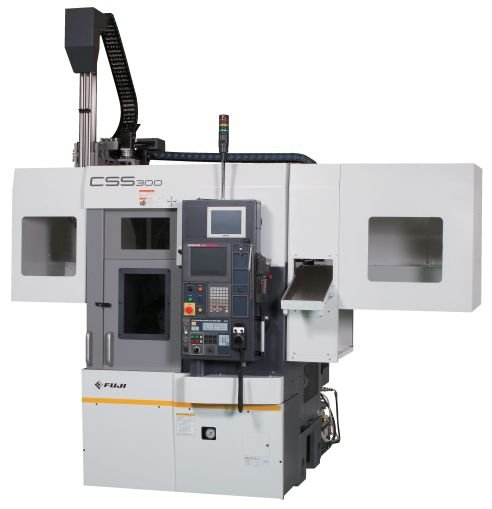

CSS-300

CSS-300
Specifikace stroje
  CSS300
velikost dílce mm Ø 200 x 100
max. oběžný průměr mm Ø 310
průměr vřetena mm 100
čelo vřetena   A2-6
vrtání vřetena mm Ø 56
otáčky min-¹ max. 4 000
motor vřetena (cont. / 15 min.) kW 11
počet nástrojových pozic   10
velikost sklíčidla inch 8 ~ 10
rozjezd suportů mm osa X: 140
osa Z: 200
rychloposuv m/min osa X: 24
osa Z: 24
min. nastavitelný posuv mm osa X: 0.001
osa Z: 0.001
servo motor kW osa X: 1.2
osa Z: 1.2
NC / CNC řízení   FANUC 0i-TD
Specifikace robota
typ robota   LX-30H
max. zátěž kg 5 + 5
řízení robota   MAX-SP1-SRV
Rozměry stroje
zástavba mm x mm 1 260 x 2 150
výška (včetně robota) mm 3 240
hmotnost (včetně robota) kg 3 500
