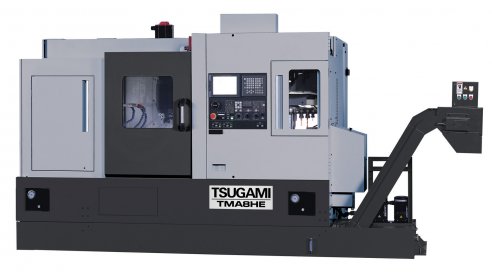

TMA8H

TMA8H

Kompletní obrábění prováděno na jednom stroji. Provádí vysoce účinné frézování při příznivém poměru náklady-užitné vlastnosti. Vybavení lineární stupnicí splňuje požadavky na velmi přesné obrábění

  • Komplexní a produktivní stroj spojující vysokou rychlost, velmi přesné soustružení a výkonné obráběcí centrum.
  • Provádí vysoce účinné frézování při příznivém poměru náklady-užitné vlastnosti.
  • Nástrojové vřeteno vybaveno standardním ovládáním osy-Y a indexováním osy-B.
  • Konstrukce pravoúhlého křížení saní zajišťuje provádění komplexního obrábění a volný odvod třísek.
  • Vřeteno určené k zadnímu obrábění (standardní vybavení) provádí obrábění 6 čelních stran.
  • Ideální stroj určený pro široké spektrum výrobků v malém množství a tvarově složitých součástí.
  • Integrací procesů se dosahuje snížení počtu obsluhy a strojů a zkracuje dobu potřebnou k realizaci výroby.
  • K dispozici je standardní lineární stupnice na saních osy-X, tím dosáhnete splnění požadavků velmi přesného obrábění. Volitelné vybavení představuje lineární stupnici na ose-Y nebo na nástrojovém vřetenu osy-Z.
  TMA8HTMA8H-YTMA8H-ZTMA8H-YZ
Linear scale   X-axis (standard) Optional Y-axis scale installed model Optional Z-axis scale installed model Optional Y-axis scale and/or Z-axis scale installed model
Velikost sklíčidla hlavního vřetene " 8 8 8 8
Velikost sklíčidla zadního vřetene " 6 6 6 6
Rychlost sklíčidla hlavního vřetene min-¹ 5 000 5 000 5 000 5 000
Rychlost sklíčidla zadního vřetene min-¹  5 000 5 000 5 000 5 000
Max. rychlost nástrojové hlavy min-¹  20 000 20 000 20 000 20 000
B-axis index angle ° -15 - 195 -15 - 195 -15 - 195 -15 - 195
B-axis least index angle °  0,001 (pozicování) 0,001 (pozicování) 0,001 (pozicování) 0,001 (pozicování)
B-axis index angle by coupling ° 5 5 5 5
Počet nástrojů   60 60 60 60
Šířka x Délka x Výška mm 3 700 x 2 126 x 2 250 3 700 x 2 126 x 2 250 3 700 x 2 126 x 2 250 3 700 x 2 126 x 2 250
Hmotnost kg 8 500 8 500 8 500 8 500
