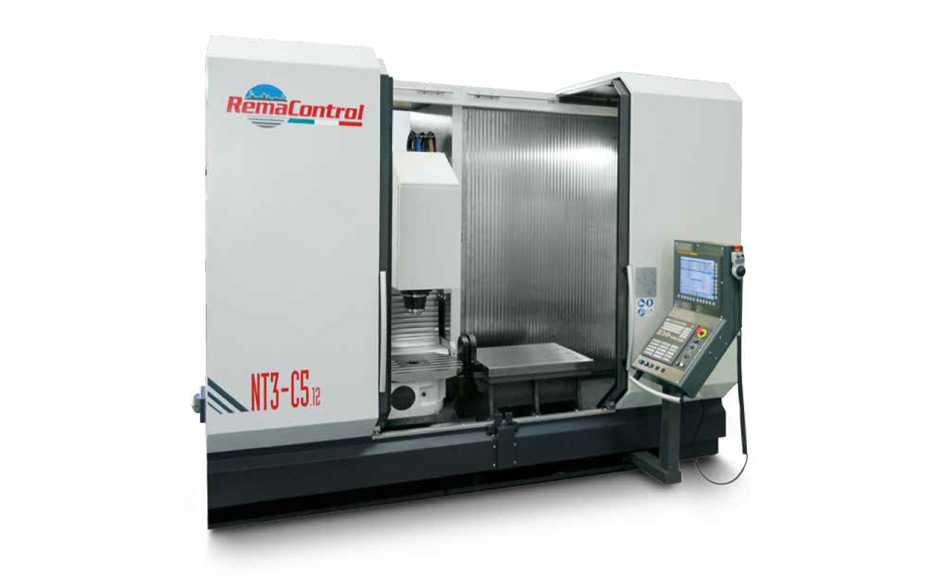

Newton C5

newtonC5
  NT3 12 C5 NT3 16 C5 NT3 20 C5 NT3 33 C5
Pevný stůl
Rozměry stolu 750 x 540 mm 1.050 x 540 mm 1.500 x 540 mm 2.850 x 540 mm
Max. zatížení stolu 900 Kg 1100 Kg 1300 Kg 2500 Kg
Tilt rotary table
Rozměry stolu 600 x 500 mm 600 x 500 mm 600 x 500 mm 600 x 500 mm
Max. zatížení stolu 400 Kg 400 Kg 400 Kg 400 Kg
Max. ᴓ obrobku ᴓ 700 mm ᴓ 700 mm ᴓ 700 mm ᴓ 700 mm
Rozjezdy os
Osa X 1260 mm 1600 mm 2000 mm 3300 mm
Osa Y 600 mm 600 mm 600 mm 600 mm
Osa Z 600 mm 600 mm 600 mm 600 mm
Rychloposuv X-Y-Z 50 m/min 50 m/min 50 m/min 50 m/min
Vřeteno
Otáčky 10000 rounds/min 10000 rounds/min 10000 rounds/min 10000 rounds/min
Výkon 22 Kw 22 Kw 22 Kw 22 Kw
Kroutící moment 140 Nm 140 Nm 140 Nm 140 Nm
Opce vřetena 15.000/20.000/24.000 rpm 15.000/20.000/24.000 rpm 15.000/20.000/24.000 rpm 15.000/20.000/24.000 rpm
Zásobník nástrojů
Počet nástrojů 30 30 30 30
Max. počet nástrojů 60 60 60 60
CNC řízení
Fanuc 31i-MB5
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
Kužel vřetena
ISO 40 / HSK 63
